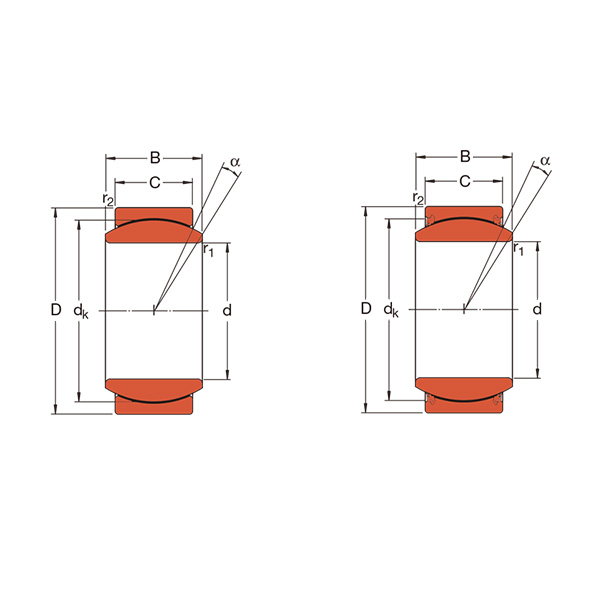

关节轴承属于球面滑动轴承，由带外球面的内圈、带内球面的外圈组成，依靠球面滑动配合，允许一定角度摆动、倾斜调心，适配低速摆动、往复铰链工况，可同时承受径向、轴向复合载荷，抗冲击性能突出。
1. 向心关节轴承（GE 系列）
钢对钢摩擦，带油槽油孔，需要定期加注润滑脂；后缀‑2RS 代表双面密封圈防尘。
- GE‑E：单缝外圈，无油槽
- GE‑ES：单缝外圈，带润滑槽油孔，市面通用款
- GEG‑ES：加重型，球径加大，重载专用
- GEW‑ES：宽内圈系列
常用型号：GE12ES、GE15ES、GE20ES、GE25ES、GE30ES、GE35ES、GE40ES‑2RS。
2. 自润滑向心关节轴承（GE‑T 系列）
外圈衬 PTFE 织物，免维护无需打油，适合不便加注润滑的工况。
3. 杆端关节轴承（鱼眼接头）
内螺纹、外螺纹两种，把关节轴承集成在连杆端头。
- SI：内螺纹杆端；SA：外螺纹杆端
常用型号：SI12、SI16、SA20 等，多用于油缸连杆、拉杆机构。
4. 推力关节轴承
主要承受轴向载荷，用于轴向受力铰接部位。
核心特点
- 调心能力强，可补偿装配不对中和机架变形
- 面接触，承载大、耐冲击，只适合低速摆动，不宜高速旋转
- 钢‑钢款需定期补脂；自润滑款免维护，承载略低
适用场景
液压油缸、工程机械、锻压设备、自动化铰链、农机、矿山设备、减震铰接机构。
| 标题 | 内径 (mm) | 外径 (mm) | 厚度 (mm) | 动态负荷 (KN) | 静态负荷 (KN) | 重量 (kg) | 轴承类型 |
|---|---|---|---|---|---|---|---|
| GE1000ES-2RS | 1000 | 1320 | 438 | 36500 | 182500 | 1742 | GE-ES带油孔型 |
| GE1000ES | 1000 | 1320 | 438 | 40600 | 203000 | 1742 | GE-ES带油孔型 |
| GE950ES-2RS | 950 | 1250 | 400 | 32000 | 160000 | 1420 | GE-ES带油孔型 |
| GE950ES | 950 | 1250 | 400 | 35200 | 176000 | 1420 | GE-ES带油孔型 |
| GE900ES-2RS | 900 | 1180 | 375 | 27900 | 139500 | 1184 | GE-ES带油孔型 |
| GE900ES | 900 | 1180 | 375 | 31200 | 156000 | 1184 | GE-ES带油孔型 |
| GE850ES-2RS | 850 | 1120 | 365 | 25700 | 128500 | 1047 | GE-ES带油孔型 |
| GE850ES | 850 | 1120 | 365 | 28600 | 143000 | 1047 | GE-ES带油孔型 |
| GE800ES-2RS | 800 | 1060 | 355 | 23400 | 117000 | 920 | GE-ES带油孔型 |
| GE800ES | 800 | 1060 | 355 | 26000 | 130000 | 920 | GE-ES带油孔型 |
| GE750ES-2RS | 750 | 1000 | 335 | 20500 | 102500 | 779 | GE-ES带油孔型 |
| GE750ES | 750 | 1000 | 335 | 22800 | 114000 | 779 | GE-ES带油孔型 |
| GE710ES-2RS | 710 | 950 | 325 | 19100 | 95500 | 693 | GE-ES带油孔型 |
| GE710ES | 710 | 950 | 325 | 21200 | 106000 | 693 | GE-ES带油孔型 |
| GE670ES-2RS | 670 | 900 | 308 | 17100 | 85500 | 594 | GE-ES带油孔型 |
| GE670ES | 670 | 900 | 308 | 18800 | 94200 | 594 | GE-ES带油孔型 |
| GE630ES-2RS | 630 | 850 | 300 | 15800 | 79000 | 525 | GE-ES带油孔型 |
| GE630ES | 630 | 850 | 300 | 17800 | 88800 | 525 | GE-ES带油孔型 |
| GE600ES-2RS | 600 | 800 | 272 | 13100 | 65500 | 407 | GE-ES带油孔型 |
| GE600ES | 600 | 800 | 272 | 14700 | 73500 | 407 | GE-ES带油孔型 |
