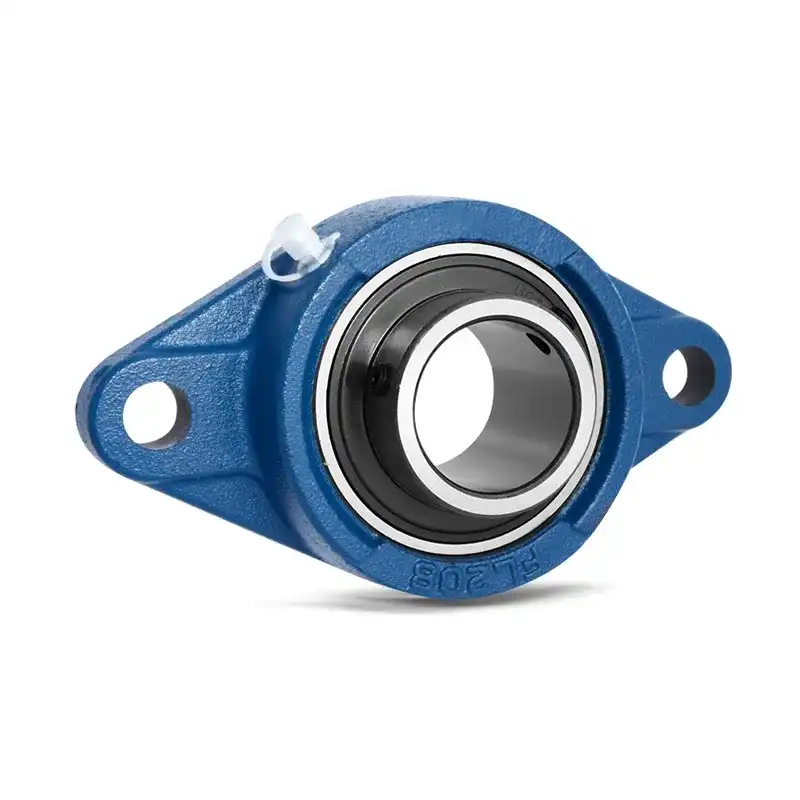

带顶丝菱形座 UCFL200

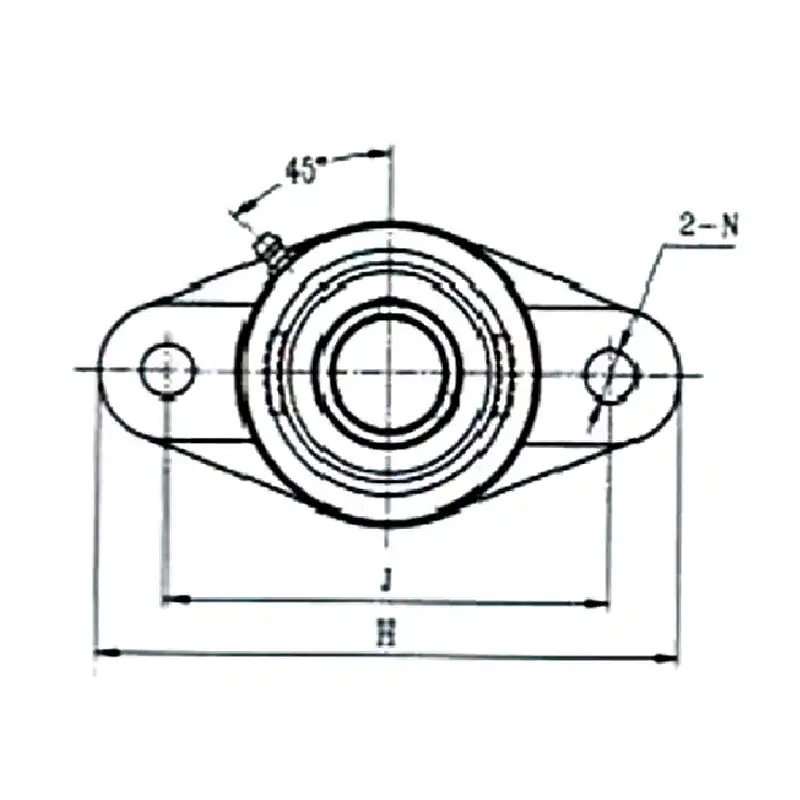

带顶丝菱形座 UCFL200结构图

UCFL200 是菱形 FL 型铸铁轴承座搭配 UC200 带顶丝外球面轴承的成套单元，菱形底座设置两个安装孔，适合安装空间狭小的位置。轴承依靠两端顶丝锁紧轴，拆装便捷；外圈球面具备调心性能，可弥补安装对中误差。

双面密封，防尘阻隔杂质，主要承受径向载荷，可承受少量双向轴向载荷，铸铁座结构牢靠，耐受设备振动。

适用设备：输送机、纺织机械、包装设备、小型风机、农业机械。

轴承代号	轴径 d	外形尺寸（mm）									螺栓规格	座代号	重量（kg）
轴承代号	轴径 d	H	J	L	A2	A1	A	E	N	S	螺栓规格	座代号	重量（kg）
UCFL218	90	320	265	UC218	205	40	23	68	96.3	25	39.7		10.3
UCFL217	85	305	248	UC217	190	36	22	63	87.6	25	34.1		8.48
UCFL216	80	290	233	UC216	180	34	22	58	83.3	25	33.3		6.76
UCFL215	75	275	225	UC215	164	34	22	55	78.5	23	33.3		5.38
UCFL214	70	265	216	UC214	160	31	20	54	75.4	23	30.2		5.26
UCFL213	65	258	210	UC213	155	30	20	50	69.7	23	25.4		4.68
UCFL212	60	250	202	UC212	140	29	18	48	68.7	18	25.4		3.75
UCFL211	55	224	184	UC211	130	25	18	43	58.4	18	22.2		2.89
UCFL210	50	197	157	UC210	115	22	16	40	54.6	18	19		2.16
UCFL209	45	188	148	UC209	108	22	16	38	52.2	18	19		1.87
UCFL208	40	175	144	UC208	100	21	14	36	51.2	14	19		1.55
UCFL207	35	161	130	UC207	90	19	14	34	44.4	14	17.5		1.21
UCFL206	30	148	117	UC206	80	18	13	31	40.2	11.5	15.9		0.9
UCFL205	25	130	99	UC205	68	16	13	27	36	11.5	14.3		0.61
UCFL204	20	113	90	UC204	60	15	11	25.5	33.3	11.5	12.7		0.42
UCFL203	17	113	90	UC203	60	15	11	25.5	33.3	11.5	12.7		0.44
UCFL202	15	113	90	UC202	60	15	11	25.5	33.3	11.5	12.7		0.45
UCFL201	12	113	90	UC201	60	15	11	25.5	33.3	11.5	12.7		0.47
UCFL203S	17	99	76.5	UC203S	57	15	11	24.5	30.9	11.5	11.5		0.35
UCFL202S	15	99	76.5	UC202S	57	15	11	24.5	30.9	11.5	11.5		0.36
