UC200 系列带顶丝外球面球轴承，轴承内圈加宽，两侧配有紧固顶丝螺钉，直接锁紧在轴上，安装拆卸便捷。外圈为球面，可适配轴承座的球面，具备一定调心能力，能够补偿安装产生的对中误差。

可承受径向载荷，同时可承受少量双向轴向载荷，结构紧凑，密封多为双面胶封，防尘防杂质，适合粉尘较多工况。

适用设备：输送设备、农业机械、风机、小型减速机、食品加工设备、矿山轻型传动机构，搭配 P、F、FL、T 等各类外球面轴承座使用。

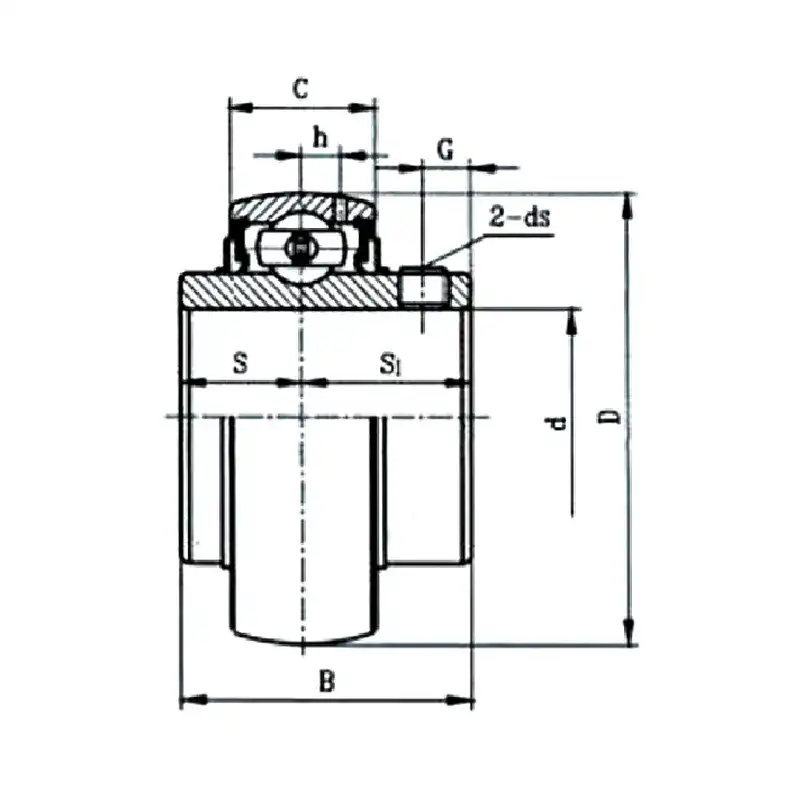

轴承代号	外形尺寸（mm）									额定载荷（KN）		重量（kg）
轴承代号	轴径 d	D	B	C	S	S1	G	h	ds	Cr	Cor	重量（kg）
UC220	100	180	108	40	42	66	16	12.1	M16X1.5	122000	92800	5.9
UC218	90	160	96	37	39.7	56.3	14	12	M12X1.25	95900	71500	4.11
UC217	85	150	85.7	35	34.1	51.6	14	11	M12X1.25	83200	63800	3.39
UC216	80	140	82.6	33	33.3	49.3	14	10.3	M12X1.25	71500	54200	2.73
UC215	75	130	77.8	30	33.3	44.5	12	9	M12X1.25	66000	49500	2.2
UC214	70	125	74.6	30	30.2	44.4	40	9	M12X1.25	60800	45000	2
UC213	65	120	65.1	28	25.4	39.7	12	8	M12X1.25	57200	40000	1.76
UC212	60	110	65.1	27	25.4	39.7	10.5	8.2	M10X1.25	47800	32800	1.41
UC211	55	100	55.6	25	22.2	33.4	9	7.2	M10X1.25	43550	29200	1.04
UC210	50	90	51.6	23	19	32.6	9	6.5	M10X1.25	35100	23200	0.8
UC209	45	85	49.2	22	19	30.2	8	6.8	M8X1	31850	20800	0.68
UC208	40	80	49.2	21	19	30.2	8	6.3	M8X1	29600	18200	0.63
UC207	35	72	42.9	20	17.5	25.4	6.5	5.8	M8X1	25700	15200	0.48
UC206	30	62	38.1	19	15.9	22.2	5.5	5	M6X1	19500	11200	0.31
UC205	25	52	34.1	17	14.3	19.8	5.5	4.3	M6X1	14000	7880	0.2
UC204	20	47	31	16	12.7	18.3	4.7	4.4	M6X1	12800	6650	0.16
UC203	17	47	31	16	12.7	18.3	4.7	4.4	M6X1	12800	6650	0.18
UC202	15	47	31	16	12.7	18.3	4.7	4.4	M6X1	12800	6650	0.19
UC201	12	47	31	16	12.7	18.3	4.7	4.4	M6X1	12800	6650	0.21
UC203S	17	40	27.4	14	11.5	15.9	4.2	3.5	M5X0.8	9550	4780	0.1
